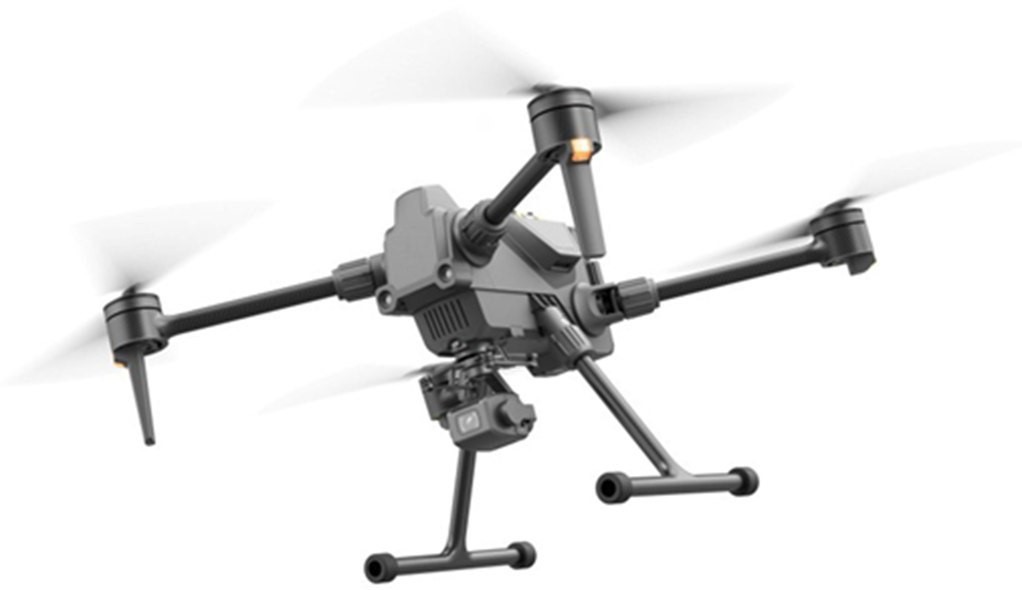

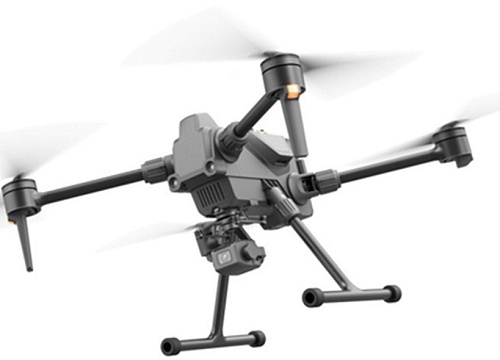

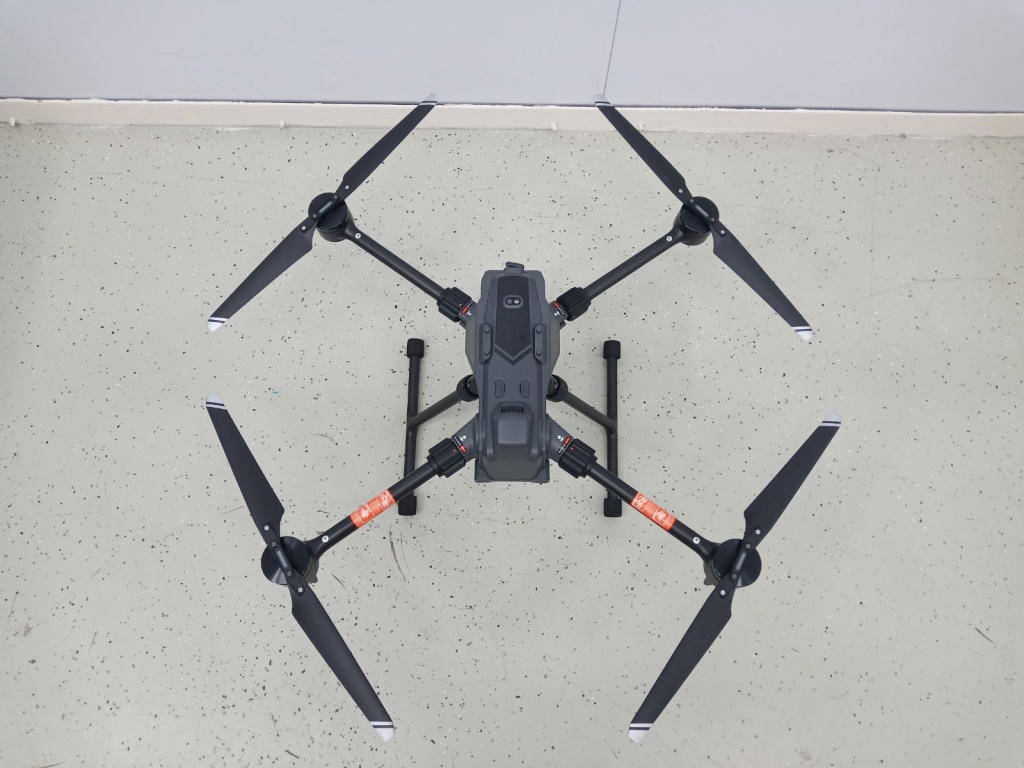

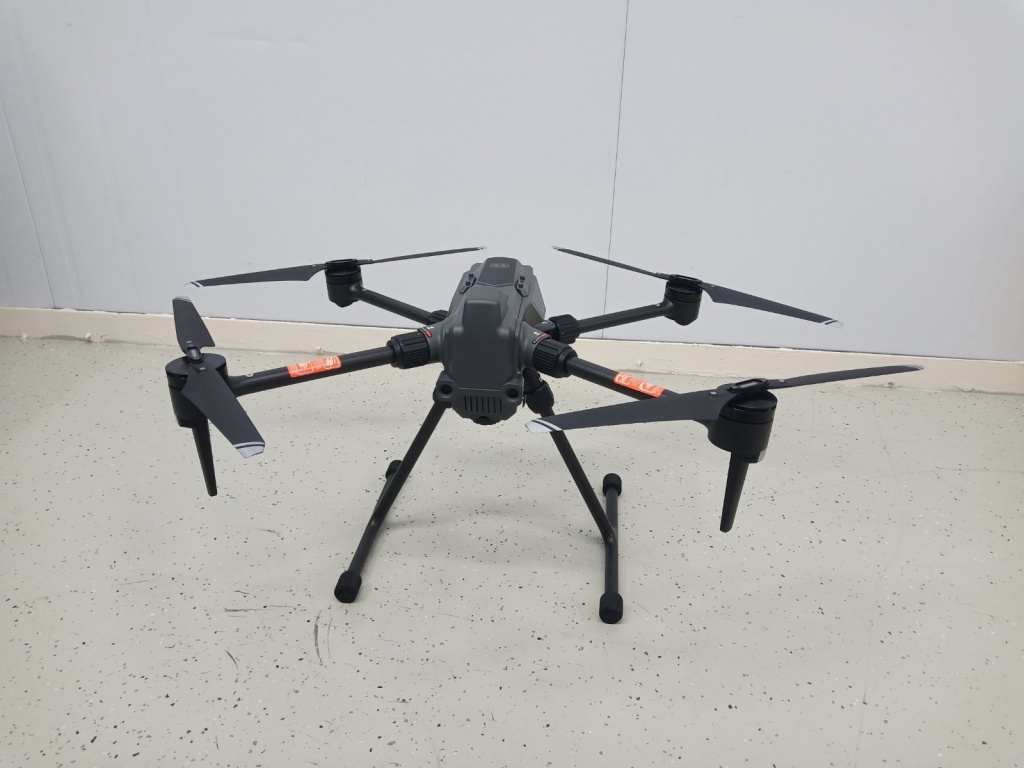

Беспилотный авиационный комплекс A9-X

БАК «А9-Х» - это профессиональный промышленный квадрокоптер с подвесными модулями под различные объекты и задачи. Он используется в инженерных и геодезических изысканиях, при моделировании инфраструктурных объектов, помогает пожарным и спасателям, применяется при паспортизации автомобильных и железных дорог, планировании наземных геофизических, горных и буровых работ и т.д.

Описание комплекса

«А9-Х» оснащён контроллером синхронизации One-Control-Two, что позволяет оператору управлять сразу двумя дронами. Пользователь может переключиться на режим управления отдельным дроном по желанию. Реализована технология Two-Control-One, т.е. два пульта управления могут управлять одним дроном. А также Star Networking - синхронизация дронов. Разработка включает в себя особую систему балансировки и способность дронов взаимодействовать друг с другом.

Тактико-технические характеристики

Наименование	Показатель
Габаритные размеры: · в разложенном виде (без винтов) · в сложенном виде	549х592х424 мм 347х367х424мм
Максимальное время полета	60 мин без ЦН 41 мин с ЦН
Масса БВС с АКБ, кг	4 кг
Максимальный вес целевой нагрузки (ЦН)	до 3 кг
Уровень шума	≤ 58 дБ
Максимальная скорость полета в благоприятных климатических условиях, км/ч	82
Рейтинг IP	IP45
Рабочая температура	-20°C~55°C
Дальность передачи видео	до 13500 км при прямой видимости
Вертикальная точность наведения	± 0,1 м (RTK/визуальное позиционирование) / ± 0,5 м (GPS)
Горизонтальная точность зависания	± 0,1 м (RTK) / ± 0,3 м (визуальное позиционирование) / ± 1,5 м (GPS)
Система позиционирования	GPS, ГЛОНАСС, Бэйдоу
Точность позиционирования	по вертикали: 1,0 см + 1 ppm по горизонтали: 1,5 см + 1 ppm
Допустимая скорость ветра при полете БВС, м/с	15 м/с
Система защиты от столкновения БВС с препятствиями, 360 Система защиты от столкновения БВС с препятствиями, 360^o	наличие
Курсовая камера	наличие
Угол обзора курсовой камеры, градус	120
Радиус действия по цифровому каналу управления в условиях прямой видимости, м	13 500
Максимальная скорость полета в благоприятных климатических условиях, км/ч	82
Максимальная высота полета над подстилающей поверхностью, м	3000
Возможность одновременной установки на БВС целевых нагрузок, шт.	2
Силовая установка – электродвигатели, шт.	4
Складные лучи БВС, шт.	4
Нижняя подсветка, эффективное расстояние освещения, м	5

Стыковочная зарядная док-станция для БЛА, Описание:

Док-станция отвечает за контроль таких функций функции, как автоматический круиз, автоматический взлет и посадка, быстрая зарядка, интеллектуальная идентификация данных, что эффективно снижает затраты на обеспечение работы БЛА.

Благодаря небольшому размеру и легкому весу, док-станция может быть размещана на крышах, электростанциях, в промышленных парках и других объектах.

Камеры наблюдения установлены внутри и снаружи станции для осуществления круглосуточного наблюдения в режиме реального в ремени, гарантируя безопасную рабочую среду для БЛА.

Станция соответствует стандарту IP54, отличается долговечностью и высокой надежностью, адаптируется к сложным условиям, обладает высокой термостойкостью, холодостойкостью, водонепроницаемостью, влагостойкостью, молниезащитой, пыленепроницаемостью, коррозионной стойкостью, может работать в экстремальных условиях.

Тактико-технические характеристики

Наименование	Показатель
Размеры	1460 × 1460 × 1590 мм
Масса	Алюминиевый сплав 130 кг
Механизм связи	Широкополосный/OPGW/4G/5G
Совместимый БЛА	А9-Х
Режим работы	Автоматическая зарядка
Позиционирование приземления	РТК, распознавание изображения
Расстояние передачи и управления видео	10 км/5G
Диапазон рабочих температур	-20℃-60℃
Диапазон рабочей влажности	≤95%
Максимальная высота	4000м
IP-уровень	IP54
Функция	Источник бесперебойного питания, ночная посадка
Потребляемая мощность	1400 Вт (макс.)/500 Вт (средняя)
Определение температуры	Скорость ветра, осадки, температура, влажность, атмосферное давление
Функция ИИ	Обнаружение цели, сопровождение, распознавание
Механизм внутреннего контроля	WEB/APP
Время подготовки	2 минуты
Разработка SDK	Да
