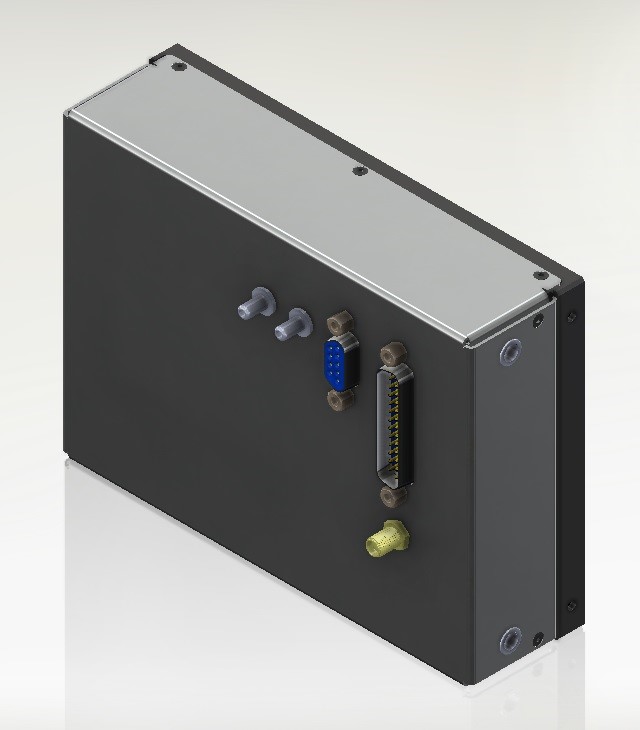

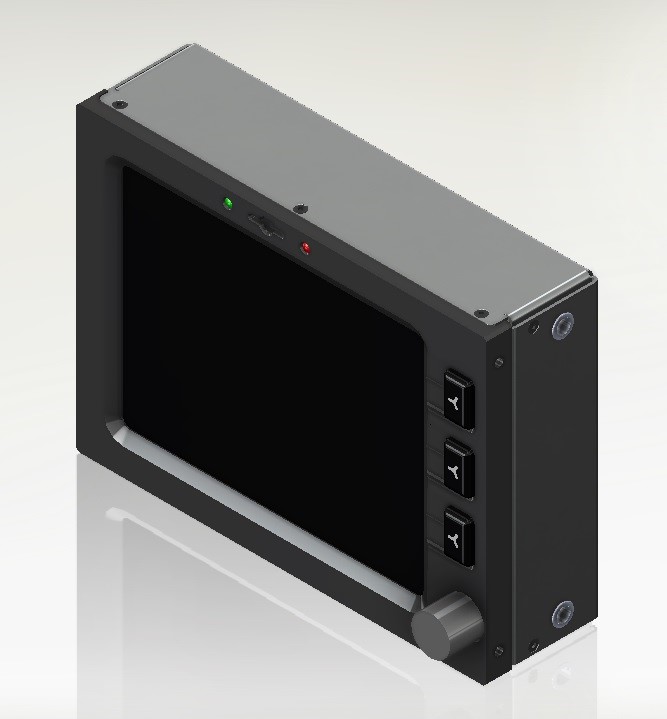

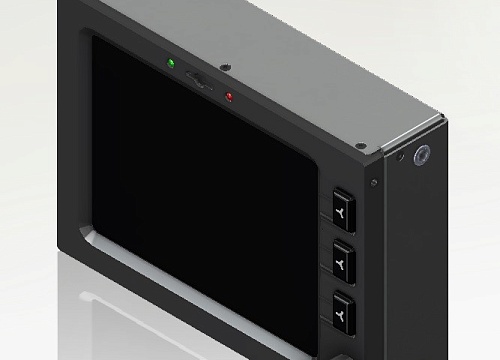

Комплексный пилотажно-навигационный комплекс

Предназначен для обеспечения оператора информацией, необходимой для безопасного выполнения полета (индикации основных параметров полёта воздушного судна, расчёта и отображения навигационной информации, параметров работы его силовой установки).

Основные технические характеристики КПНК:

напряжение питания – 9-35В;
потребляемый ток, не более – 0,5А;
диапазон температур – от -30 до +80°С;
класс защиты – IP54;
масса – 0,85кг;
габаритные размеры: 160*117*65.

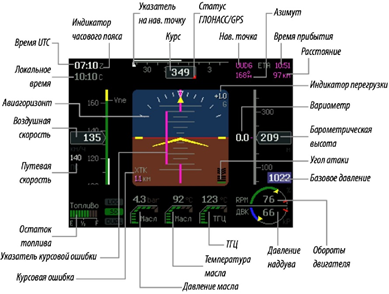

Параметры, отображаемые на КПНК:

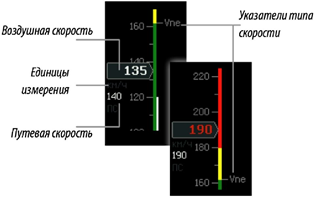

- указатель приборной воздушной скорости;

- высотомер и вариометр;

- индикатор положения (авиагоризонт) с возможностью прямой и обратной индикации крена;

- указатель угла атаки.

- указатель путевой скорости;

- указатель курса;

- маршрутная информация и навигационный дисплей;

- указатель направления и силы ветра.

- тахометр и указатель оборотов ротора, давление в коллекторе;

- указатель давления и температуры масла;

- указатель давления и температуры во впускном коллекторе;

- указатели ТГЦ и ТВГ до 9-ти цилиндров;

- указатель температуры охлаждающей жидкости;

- указатель расхода топлива;

- указатель напряжения и тока бортовой сети.

Диапазоны измерений КПНК представлены в таблице:

Воздушная скорость:	30 — 450 км/ч
Путевая скорость:	10 — 999 км/ч
Вертикальная скорость:	до ±150 м/с
Высота:	от -500 до 10000 м
Температура двигателя:	0 — 250 °С
Давление масла:	до 10 бар
Обороты двигателя:	до 10000 оборотов/сек
